■メーカー名：スペシャルパーツタケガワ
■メーカー品番：05-05-0046
対応車種
XTZ125
:XTZ125 2015年モデル JYM125-9
、 多機能を1つにまとめたコンパクトメーター

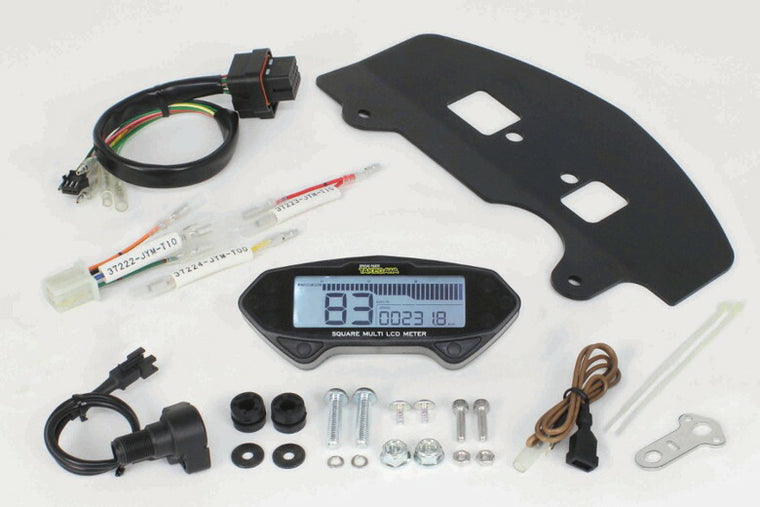

コンパクトボディーにスピードメーター、タコメーター、オドメーター、トリップメーター、エンジンオイルトリップメーター、エンジンアワメーター、時計等、を搭載したスクエアマルチLCDメーターをXTZ125に無加工で装着出来る専用キットです。
XTZ125専用のメーターステーを付属している為、メーター表示の視認性を確保
しながらヘッドライトカウル内に収まります。
又、専用サブハーネスが付属している為、配線加工の必要が無く、カプラーの抜き差しにより簡単に取付け出来ます。
、 スピードメーター/タコメーター
、スピードメーター
表示範囲:0 〜 360km/h 表示単位 1km
タイヤ外周設定 300 〜 2500mm 設定単位 1mm
スピードセンサー設定 1 〜 20 設定単位 1
JIS ケーブル式速度センサー付属。
最高速度記録:0 〜 360km/h 表示単位 1km/h
平均速度記録:0 〜 360km/h 表示単位 1km/h
各記録は停車時の表示切替操作により、ご覧頂けます。 リセット可能
、タコメーター
表示範囲:0 〜 15000rpm 最大 表示単位 10rpm
回転数表示範囲設定 3タイプの表示が可能
表示範囲(1):0 〜 10000rpm 単位 333rpm
表示範囲(2):0 〜 12000rpm 単位 400rpm
表示範囲(3):0 〜 15000rpm 単位 500rpm
車両の仕様 排気量や気筒数 により、3タイプから最大回転数表示の設定が可能です。
最高回転数記録 0〜15,000rpm 表示単位 10rpm
記録は停車時の表示切替操作により、ご覧頂けます。
タコメーター入力信号 入力数 P-0.5、P-1 〜 P-25
発火数
P-0.5 2 回転1 発火
P-1 1 回転1 発火 〜P-25 1回転25 発火
タコメータープログラム 信号種類 lo-Act / Hi-Act
タコメーター入力信号/タコメータープログラムの入力は、タコメーターの表示を行う際に必要となる信号入力作業になります。
RPMコードの接続方法、RPM 信号種類設定は車両により異なる為、メーカー説明書を参考に選択して下さい。
、 オドメーター/トリップメーター
、オドメーター
表示範囲:0 〜 99999.9km 表示単位:0.1km
範囲を超えると0に戻ります
ユーザーオド設定 表示範囲:0 〜 99999.9km
任意の数字にオドメーターの距離を設定します。
メーター変更時に車両の走行距離を入力出来ます。
、トリップメーターA,B
表示範囲:0 〜 9999.9km 表示単位:0.1km
範囲を超えると0に戻ります
エンジンオイルトリップメーター 表示範囲:0 〜 9999km
エンジンオイル交換または給油の警告を促します。
警告指定距離 km を入力することで、指定距離に達するとエンジンオイルインジケーターにて警告されます。
、 エンジンアワーメーター/電圧計/時計
、エンジンアワーメーター
表示範表示範囲 0 〜 99999.9 時間
表示単位 0.1 時間
エンジンの稼動時間を計測します。
、電圧計
表示範囲:8 〜 16V 表示単位 0.1V
、時計
12 時間制/24 時間制 設定単位 1 分
、 インジケーター/バックライト
、インジケーターランプ
メーターパネル左側
左ウインカー 緑 ハイビーム 青 ガソリン計 黄 エンジン警告灯 黄
メーターパネル右側
ニュートラル 緑 右ウインカー 緑 警告灯 赤 オイル警告灯 赤
、バックライト 輝度設定範囲:1 暗い 〜 5 明るい
、メーターのサイズ:120mm × 46mm × 20mm
、動作電圧:DC12V
、 注意事項
社外品のH.I.D.キット、他社製LEDヘッドライトやフォグランプ類は、絶対に同時装着しないで下さい。
バラスト/インバーター 電圧変換装置 からデジタル回路の悪影響を与える高電圧ノイズが出る物があり、製品故障や動作不良の原因となります。
XTZ125であっても JYM125-9 以外は未確認になります。
■適合情報：
ヤマハ[YAMAHA] XTZ125
※画像注意書き ：
画像1：
画像2：
画像3：
画像4：
画像5：
画像6：
画像7：
画像8：
■カテゴリ：車用品・バイク用品 ＞＞ バイク用品 ＞＞ パーツ ＞＞ メーター ＞＞ メーターパーツ
■分類：バイク用品,バイクパーツ（オートバイ/二輪車/モーターサイクル）
■有名バイク：ネイキッド,アメリカン,モタード,デュアルパーパス,レーサーレプリカ・スーパースポーツ,ツアラー/クルーザー,ミニバイク,ビッグスクーター,スクーター(原付バイク),ビジネスバイク,オンロード,オフロード,電動
■キーワード：ツーリング(ロングツーリング),通勤,通学,ソロ,街乗り
