■メーカー名：SPECIAL PARTS TAKEGAWA(SP武川/スペシャルパーツタケガワ)
■メーカー品番：01-06-0036
■JAN：4514162296998
・適応車両：106cc 12Vモンキー(10-15D/X断面コンロッド強化クランクRタイプ)

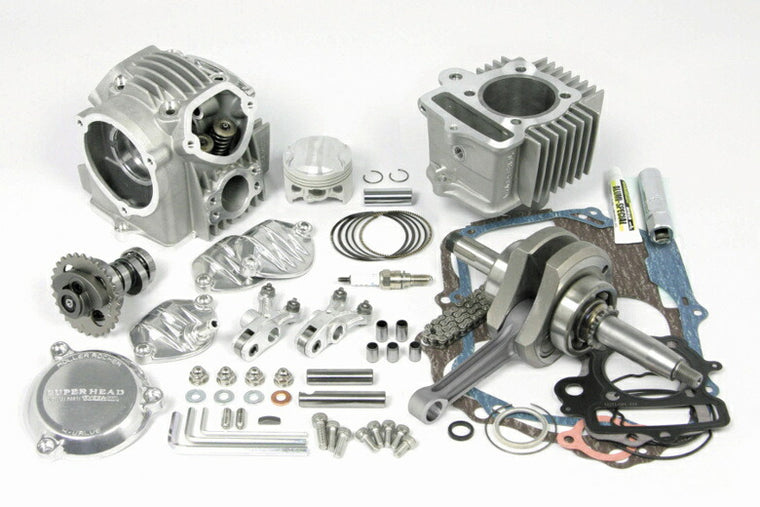

SuperHead 4-Valve+R ボアストロークアップキット106cc2022/01/27メーカーサイトより転載 （情報はメーカーにて更新されている場合があります）
◆スーパーヘッド4V+Rシリンダーヘッドを採用したキットパーツです
◆106cc
◆X断面形状コンロッド採用2点支持クランクシャフト
◆ボア径：52mm
◆ストローク量：50mm
◆圧縮比12.5:1
◆付属カムシャフト：10/15D
【スーパーヘッド4V+R(1カム4バルブ)の特徴】
・SP TAKEGAWA 製スーパーヘッド+Rの大口径2バルブに比べ、インテークバルブとエキゾーストバルブを各2本づつにすることで、バルブカーテン面積を更に拡大することが出来、大口径2バルブ以上に吸排気効率を高める事を可能としました
・又、4バルブ化に伴う、センタープラグ化、バルブ挟み角、燃焼室形状、ポート形状のバランスを図り設計されたヘッド形状の為、高出力化を可能とし、スーパーヘッドの最大の特徴でもある高回転域での持続性のある出力特性を実現しています
・1カム4バルブを採用することで可能な限り、軽量とコンパクト化を行うことが出来、同時にSOHCヘッド最強ヘッドとしての性能を凝縮しました
◇新形状スーパーヘッド4バルブ+R本体
・丸みのあるシリンダーヘッド形状はモンキースタイルによく似合い、車両のカスタムイメージを高めることが出来ます
・又、バレル研磨が施されたダイカスト製の各ヘッドカバーがシリンダーヘッドを美しく演出します
◇バルブの特徴
・バルブ径 インテーク：21.5mm×2/エキゾースト：18.5mm×2
・バルブステムシャフト径：インテーク、エキゾースト共に4.0mm
・バルブスプリング
・等ピッチを採用することで高回転時のサージングを防止します
◇IN/EXポートの特徴
・ポート径はSP TAKEGAWA 製3次元形状マニホールドに合わせ、最適なポート径を採用しています
・又、3次元形状マニホールドと同時装着することでキャブレターから燃焼室まで抵抗無くスムーズな吸入効果を可能とし、シリンダーヘッドの性能を最大限に引出すことが出来ます
◇ローラーロッカーアームの採用
・ローラーロッカーアームを採用することで、スーパーヘッド+Rの出力性能を最大限に引出し、中高速域の出力アップとローラーロッカーアームの特徴でもある高回転域での出力維持を可能としました
・ローラーロッカーアームはスリッパー式ロッカーアーム(純正部品タイプ)に起こるカムシャフトとの摩擦抵抗を低減させ、ロッカーアーム内蔵のローラーベアリングにより、低回転から高回転までスムーズにカムプロファイルを追従します
◇M8スパークプラグ
・4バルブ化による最適なバルブ挟み角とヘッドのコンパクト化に伴い、M8スパークプラグを採用
【中空カムシャフト(オートデコンプレッション機構)】
・カムシャフトは両端ボールベアリング支持を採用し、カムシャフトジャーナル部の摩擦抵抗を低減します
・付属カムシャフト以外にオプショナルカムシャフトが設定されている為、使用用途に合わせて交換し、走行性能を楽しむことが出来ます
・付属カムシャフト：10/15D
・オートデコンプレッション機構
・エンジン始動時のキックスタートの力とミッションにかかる負担を軽減し、大排気量であってもスムーズにエンジン始動が行えます
【シリンダー/ピストン】
・Hシリンダー ボア径：52mm
・アルミ製鉄スリーブシリンダーを採用。シリンダーには温度センサー取付け部を標準装備
・SP TAKEGAWA 製サーモメーター内蔵メーター、又はサーモメーターをご購入頂くことでシリンダー温度を計測することが出来ます
・106cc Hシリンダー用：M5温度センサー
◇ピストン
・鋳造ピストンを採用し、ピストンスカート部には初期馴染みを良好にする為、モリブデンコートが施されています
【強化クランクシャフト(2点支持クランクシャフト)】
◇X断面形状コンロッド採用
・鍛造材を削り出し、X断面形状を採用
・軽量化と共に充分な強度を確保し、座屈応力の拡散とネジれ剛性が大幅に向上します
・表面はショット仕上げ
◇ジャーナル部の強化
・クランクシャフトのジャーナルベアリングの内径を大きくした特殊ベアリングを採用
・これにより、クランクシャフトへの応力が集中するジャーナル部のシャフト径を20mmから22mmにサイズアップすることが可能になり、シャフトの強度アップを図っています
※画像注意書き ：
画像1：
画像2：
画像3：
画像4：
画像5：
画像6：
画像7：
画像8：
画像9：
画像10：
