ケイファクトリー｜ライディングステップ スーパーブラック ｜257MZBR139R

■メーカー品番：257MZBR139R
■JAN：4582215617304

・適応車両：GSXR1000/R 17-

◆ベストなライディングポジションで快適な走行を！
◆超ジュラルミン塊から各パーツを高精度削り出しで製作、スーパースポーツ：GSX-R1000/R(17-)のベストなポジションを追及したライディングステップです
◆ステップバーとペダルを別軸にすることにより、ステップバーの取付剛性がアップし、万が一の転倒時にもステップバーの損傷によるペダル操作への悪影響を極力回避できます
※ペダルに損傷が及ぶようなケースは除きます
◆操作性に優れる同軸タイプと同様に、ブレーキペダル、チェンジペダルは精巧な国産ベアリングの使用によりストレスがなくスムーズな動きでライディングをサポート
します
◆ポジションは、プレート部分の選択で4パターン、さらにステップバーの上下2段階の位置変更で、8つのポジション変更が可能になり、サーキット走行から街乗りまでお好みのライディングポジションをお選びいただけます
◆チェンジペダルは2ピース構造にし、つま先のジュラコン製ペダルステップ位置もブレーキ側とともに足のサイズに合わせて3ヶ所：5ｍｍ刻みで選択できます
◆ブレーキスイッチは、ノーマルの機械式スイッチを使用
◆純正チェンジブロックを反転させて取り付けることで、逆チェンジへの変更も可能
◆別売りの「チェンジシャフトホルダー」を装着すれば、サーキット走行において一層しっかりと安定したしたシフトチェンジが可能です
◆カラー：スーパーブラック
【ポジション】
※下記値は純正ステップバー位置からの数値です
・バック/アップ：10mm/10mm 10mm/20mm 20mm/10mm 20mm/20mm（ステッパー位置下段） 5mm/20mm 5mm/30mm 15mm/20mm 15mm/30mm（ステップバー上段）
◆適合車種：GSX-R1000/1000R （17-）
◆カラー：スーパーブラック



※画像注意書き ：

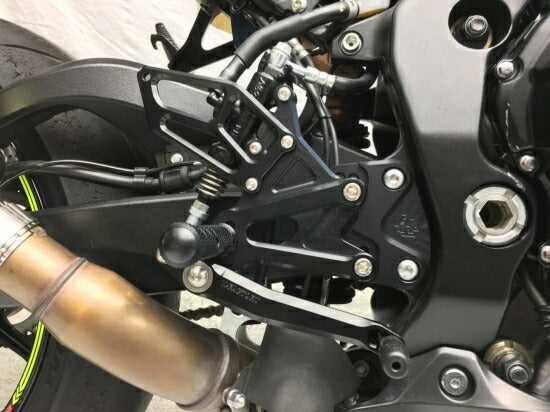

画像1：
画像2：形状イメージ。実際のカラーはブラックです。
画像3：
画像4：
画像5：
画像6：
画像7：
画像8：
画像9：
画像10：
